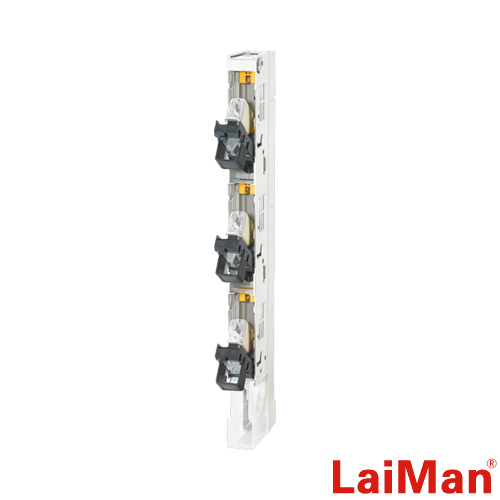

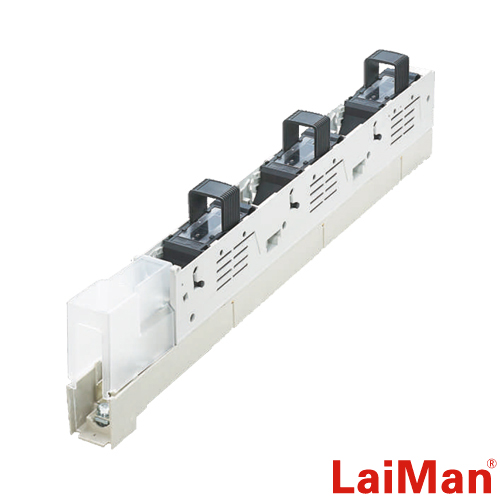

LMHR-160S分體式條形隔離開關
所屬分類： 條形熔斷器隔離開關
- 在線聯系：
- 聯系地址：浙江省樂清市柳市鎮柳樂路555號
- 聯系人：魏經理
- 手機：+86 138 6863 8928
- 傳真：0577-62779102-8001
- 產品概述
- 技術參數

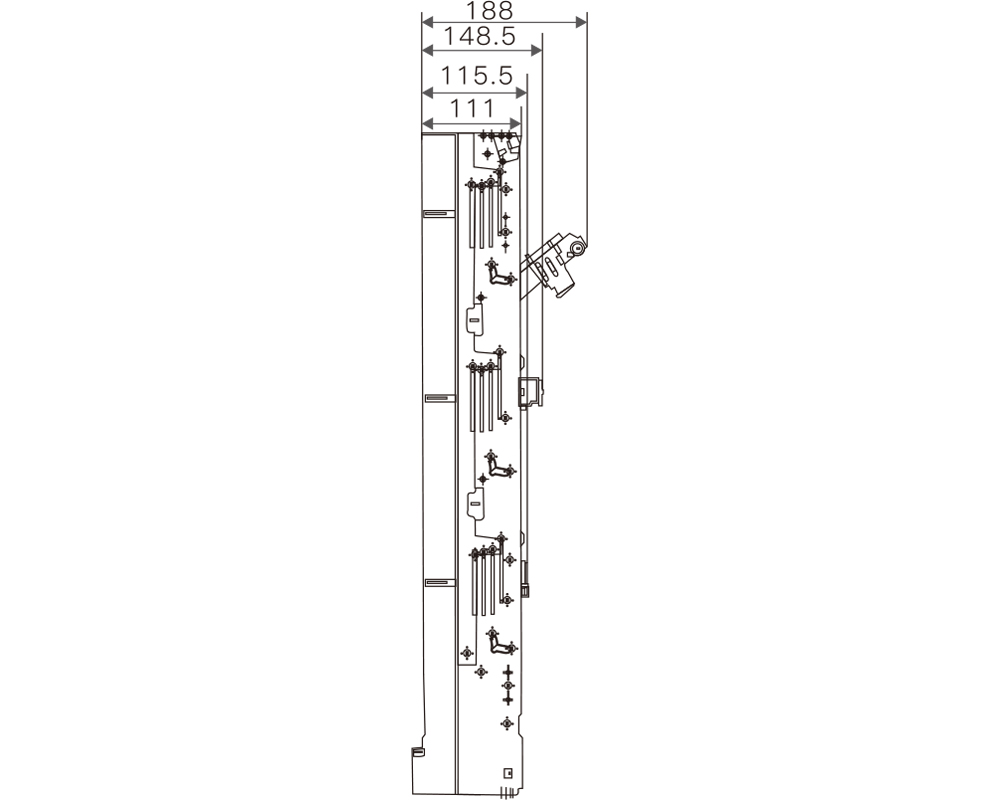

- 安裝尺寸
- 型號示意
- 產品用途：
LMHR系列熔斷器式隔離開關（條形）首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。
產品特點：
1、聯體可三相同時閉合、斷開；分體可單獨操作；
2、操作更安全，熔芯安裝于手柄，并可直接作為觸頭刀片使用；
3、美觀實用，座、體拆卸方便，與箱體安裝快捷，施工方便；
4、減少布線，便于增加回路，增加箱體使用率；
5、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
6、新產品，市場使用率高，投標定制款式；
7、瞬時分?jǐn)嗔蛇_(dá)100kA，帶負荷操作能力可達1.3倍額定電流；
8、可加裝熔絲監測器，信號開關以及遠程控制模塊。
常用類型
Conventional Thermal Current160 250 400 630 額定電壓
Rated Insulation Voltage415V, 500V, 690V 額定電流
Rated Current415V(500V) AC20 direct 160 250 400 630 415V(500V) AC21 with load 160 250 400 630 415V(500V) AC22 with resistor 160 250 400 630 690V AC20 160 250 400 630 690V AC21 100 200 315 425 690V AC22 100 160 316 315 配用熔斷器尺寸 00 1 2 3 熔斷器
Fuse額定電流
Rated current of fuse
(Breaking capacity of 415V, 500V)20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
(≥100kA)80, 100, 125, 160, 200, 224, 250
(≥100kA)125, 160, 200, 224, 250, 300, 315, 355, 400
(≥100kA)315, 355, 400, 425, 500, 630
(≥100kA)額定電流
Rated current of fuse
(Breaking capacity of 690V)20, 25, 32, 35, 40, 50, 63, 80, 100
(≥50kA)80, 100, 125, 160, 200
(≥50kA)125, 160, 200, 224, 250, 300, 315
(≥50kA)315, 355, 400, 425
(≥50kA)
關型號示意.jpg)
- 產品概述
- 產品用途：
LMHR系列熔斷器式隔離開關（條形）首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。
產品特點：
1、聯體可三相同時閉合、斷開；分體可單獨操作；
2、操作更安全，熔芯安裝于手柄，并可直接作為觸頭刀片使用；
3、美觀實用，座、體拆卸方便，與箱體安裝快捷，施工方便；
4、減少布線，便于增加回路，增加箱體使用率；
5、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
6、新產品，市場使用率高，投標定制款式；
7、瞬時分?jǐn)嗔蛇_(dá)100kA，帶負荷操作能力可達1.3倍額定電流；
8、可加裝熔絲監測器，信號開關以及遠程控制模塊。
- 技術參數
常用類型
Conventional Thermal Current160 250 400 630 額定電壓
Rated Insulation Voltage415V, 500V, 690V 額定電流
Rated Current415V(500V) AC20 direct 160 250 400 630 415V(500V) AC21 with load 160 250 400 630 415V(500V) AC22 with resistor 160 250 400 630 690V AC20 160 250 400 630 690V AC21 100 200 315 425 690V AC22 100 160 316 315 配用熔斷器尺寸 00 1 2 3 熔斷器
Fuse額定電流
Rated current of fuse
(Breaking capacity of 415V, 500V)20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
(≥100kA)80, 100, 125, 160, 200, 224, 250
(≥100kA)125, 160, 200, 224, 250, 300, 315, 355, 400
(≥100kA)315, 355, 400, 425, 500, 630
(≥100kA)額定電流
Rated current of fuse
(Breaking capacity of 690V)20, 25, 32, 35, 40, 50, 63, 80, 100
(≥50kA)80, 100, 125, 160, 200
(≥50kA)125, 160, 200, 224, 250, 300, 315
(≥50kA)315, 355, 400, 425
(≥50kA)- 安裝尺寸
- 型號示意
