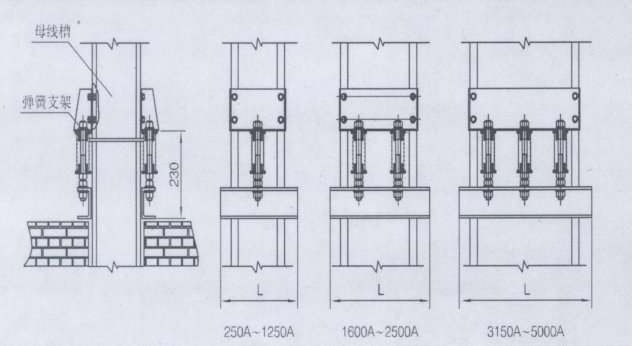

電井內母線系統的母線槽安裝

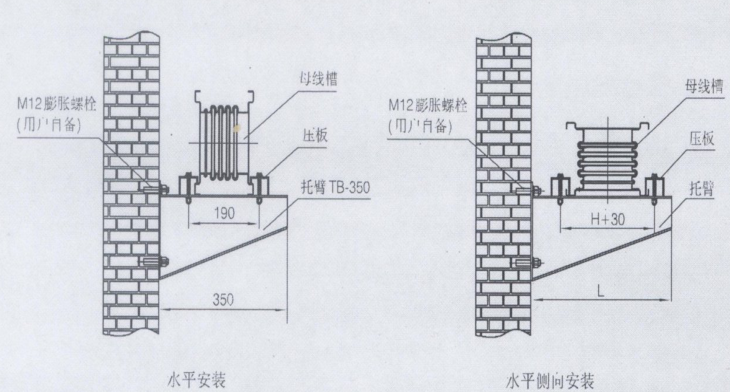

母線槽靠墻安裝時，兩個安裝支架之間的距離應不大于3m

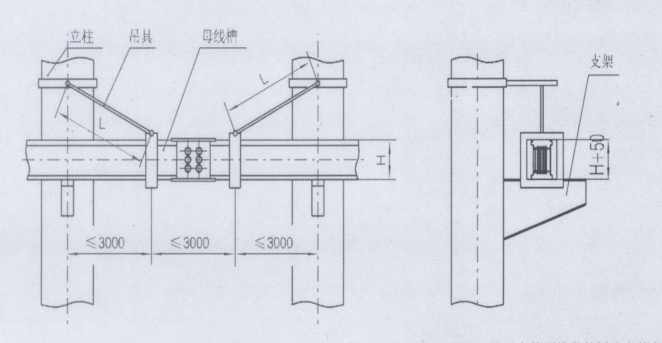

母線槽沿柱間水平吊裝，母線槽沿柱安裝示意圖

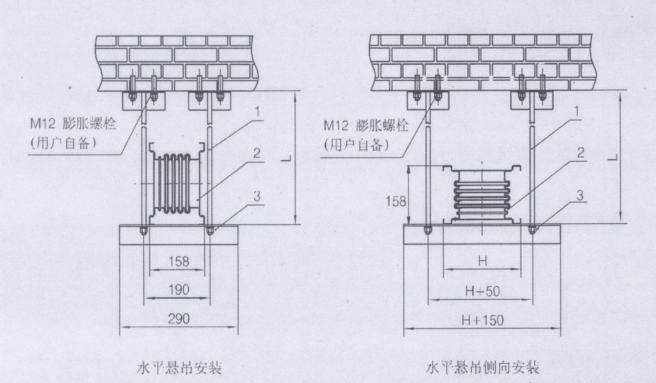

母線槽懸吊安裝母線檔吊式安裝兩安裝文架的距離不大于3m

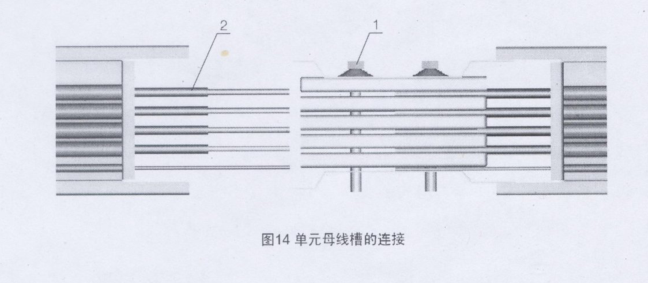

先取出序號1連接螺栓，然后將序號2母線槽插入，再穿上序號1連接螺栓，墊入碟形墊圈，用扭力板手將螺母擰緊(扭趴不小于6ONm)，然后裝上蓋板(見圖)，擰緊接頭螺栓足母線槽連接的保證。緊固后的接頭檢查要求用0.1mm的塞尺不能插進。

安裝完畢后,要對何道安裝工序進行認真檢查，確保安裝完好、正確。通電前必須對母線系統進行相位和連續性試驗，檢查接地電阻和絕緣電阻是否符合要求，槍查與母線系統相連的設備相位關系是否正確,待確認無誤后方可通電。

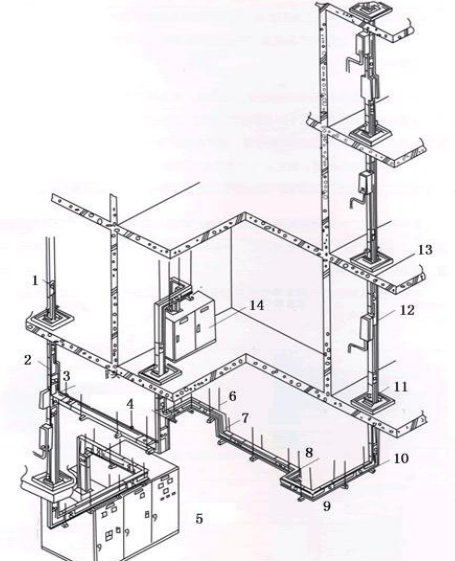

1一終瑞母線

2一變?nèi)萘抗?jié)

3一T型水平彎頭

4—T型垂直彎頭

5一開關柜

6一吊架

7—z型垂直彎頭

8—z型水平彎頭

9一L型水平彎頭

10—L型垂直彎頭

11一彈簧支架

12一插接開關板

13一樓板

14一層間配電箱
